稱重傳感器實際上是一種將質量信號轉變?yōu)榭蓽y(cè)量的電信號輸出的裝置。稱重傳感器和稱重顯示器（即稱重儀表）是構成一臺電子平臺秤的關鍵，鼎拓稱重傳感器教你如何如何選擇優質的稱重傳感器。

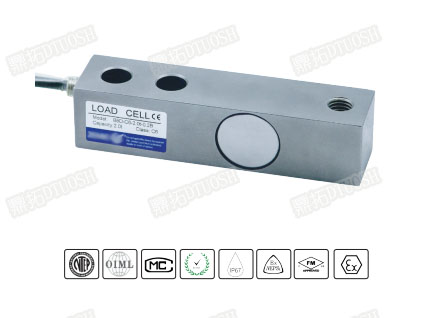

B8D稱重傳感器

一、電阻測量(儀表斷電)

有傳感器說明書就容易多了。首先用萬用表測量傳感器的輸入、輸出電阻，然后與說明書相比，如果有很大的差異，就會被弄壞。

如果沒有說明書，則測量輸入阻力，即EXC和EXC之間的阻力。輸出阻力，即SIG和SIG之間的阻力；橋梁阻力，即從EXC到SIG、從EXC到SIG、從EXC到SIG、從EXC到SIG的阻力。輸入電阻、輸出電阻、橋電阻必須滿足以下關系：

輸入阻力>輸出阻力>橋阻力

橋阻力之間等于或兩者都等于

二、測量電壓(儀表通電)

首先，使用多米直流電壓文件測量?jī)x表終端EXC和EXC-之間的電壓值。這是傳感器的激勵電壓，DC5V，DC10V。這里以DC5V為例。

我們接觸的傳感器的輸出靈敏度一般是2mv/V，即稱重傳感器輸出信號每1V激勵電壓對應輸出2mv的線性關系。在空載時，將SIG和SIG-兩條線之間的mv數測量為多米mv文件(例如，約1-2mv)。Mv數量特別大時，傳感器受損。加載時，如果使用多米mv文件測量SIG和SIG-兩條線之間的mv數，則與加載的重量成正比，最高增加到5V(激勵電壓)*2mv/V(靈敏度)=10mv左右。否則，傳感器受損。

BM14C稱重傳感器

三、不能超過范圍

頻繁的過量會對傳感器內部的彈性體、應變板造成不可逆的損傷。

四、焊接工作

從計量顯示控制器上拔下信號線。焊接的接地線必須安裝在焊接部位附近，不能將傳感器變成焊接電路的一部分。

五、傳感器電纜絕緣

傳感器電纜的絕緣分別是EXC、EXC-、SEN、SEN-、SIG、SIG-，分別代表屏蔽線SHIELD之間的電阻。測量時使用萬用表電阻文件。齒輪選擇為20米，測量值應為無窮大。否則，傳感器受損。上海鼎拓實業有限公司提供優質的稱重傳感器，歡迎前來咨詢。
